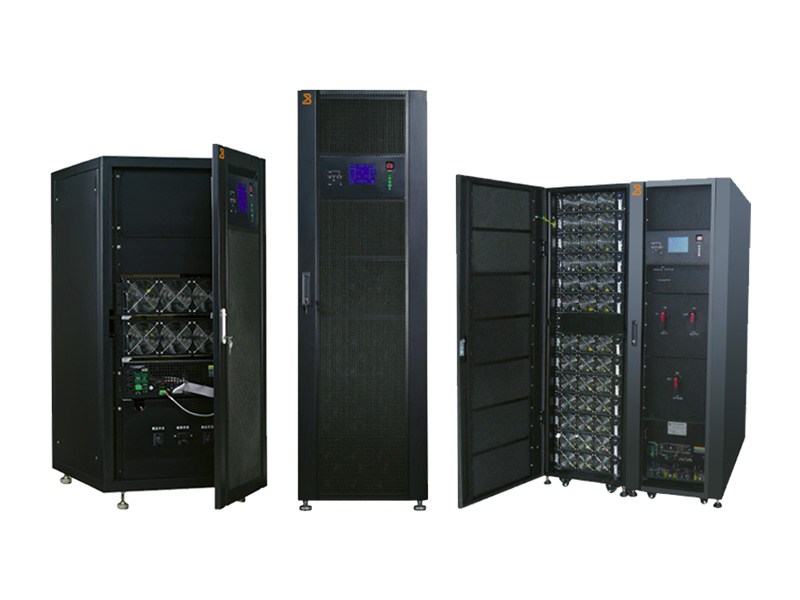

柏克BKH-M5系列模塊化UPS電源單機功率范圍在50kVA-600kVA之間，可根據客戶負載需要進行靈活配置，支持4臺機柜并聯，具備2.4MVA的生產能力，各項指標均達到模塊化UPS電源標準YD/T2165-2010的 I 類標準。
BKH-M5系列模塊化UPS電源是柏克針對市場特別推出的一款高可靠機型，整機效率高達95%。除秉承傳統模塊化UPS電源的技術優勢外，該產品特別在設備控制、系統監控軟件上有了較大改進：采用雙DSP+雙CPLD處理 ，支持無旁路模塊運行，輸出穩壓精度高，提供了控制的靈活性和穩定度，同時整機無單點故障。
電網環境高可用性
★ 提供1類電能質量及0毫秒響應時間；
★ 純在線式雙變換技術架構，支持N+X冗余方式，為負載提供卓越的供電品質保護；
★ 全面的負載適應性，可帶馬達等電感性、單獨容性、阻性及混合性負載；
★ 單、雙電源供電系統、主機柜配輸入、輸出及手動維修旁路開關；
★ 標配RS232、RS485、干接點信號接口，SNMP遠程通訊端口；
★ 30-50節超強電池電壓可調范圍，減少放電頻度，保護電池容量；
★ 125%負載可持續10min，輸出零中斷，讓負載高枕無憂；
★ 可蓄電池冷啟動，最低1：1匹配發電機供電；
★ 系統輸入、輸出端內置C級防雷裝置；
★ 采用模塊防塵設計，IP30防護等級，可在惡劣環境中使用。
高效節能，提高能效
★ 效率高達96%，輸入功率因素≈1，輸入電流諧波＜3%；輸出穩壓精度：±1%；
★ 100%帶不平衡負載能力≤0.3%，輸出電壓失真度極低≤2%；
★ 所有電路板均采用三防工藝，可防潮、防鹽堿和防化學揮發性氣體腐蝕等危害。
操作簡潔，維護便利
★ LCD觸摸液晶屏，數據監測、參數設置操作方便；
★ 整機正面維護，上下進線方式，管理方便，自帶腳輪，隨需移動；
★ 功率模塊、監控模塊均可熱插拔，在線維護方便；
★ 智能化電池管理，限流恒壓充電，均充，浮充+涓流四段式充電，有效延長電池使用期30%；
★ 前門置過濾網保持UPS電源機內清潔。
| 型號 | BKH-M5A-T200K | BKH-M5A-T300K | BKH-M5A-T500K | BKH-M5A-T600K | |||
| 容量 | 50kVA～200kVA | 50kVA～300kVA | 50kVA～500kVA | 50kVA～600kVA | |||
| 功率模塊容量 | 50kVA | ||||||
| 功率模塊尺寸(W*D*H) | 19"*690mm*3U | ||||||
| 功率模塊重量 | 39KG/個 | ||||||
| 市電輸入 | |||||||
| 輸入制式 | 三相四線+ G線 | ||||||
| *電壓范圍 | 線電壓291～492V可帶額定滿載；200V～291V線性降額 | ||||||
| 頻率范圍 | 35Hz～70Hz | ||||||
| 電流諧波 | < 3% 滿載 | ||||||
| 功率因數 | 0.995 | ||||||
| 旁路范圍 | -10%～10%（可根據要求設置為-10%～-30%，+10%～+20%；） | ||||||
| 電 池 | |||||||
| 連接方式 | 正負蓄電池供電 | ||||||
| 額定電壓 | ±240Vdc（正負各20節12V系列），可設置成其它額定電壓 | ||||||
| *電池節數/組 | 40節/組(可設置為30-50節/組，偶數可選) | ||||||
| 充電電流 | 額定輸入功率的20%（根據電池容量設置） | ||||||
| 輸出（逆變器） | |||||||
| 輸出電壓 | 380Vac三相四線 + G線 | ||||||
| *穩壓精度 | <±1% | ||||||
| 鎖相范圍 | 50Hz/60Hz±5Hz;(自振頻率50Hz/60Hz±0.01Hz） | ||||||
| 輸出頻率 | 50Hz/60Hz±0.01Hz （鎖相期間為市電頻率） | ||||||
| *功率因數 | 0.9 | ||||||
| 峰值因數 | 3：1 | ||||||
| *電壓波形失真度 | 線性負載：≤2%, 非線性負載：≤3% | ||||||
| *三相電壓不平衡度 | 平衡負載：≤0.5% 100%不平衡負載：≤1.5% | ||||||
| 電壓動態瞬變范圍 | ＜3% | ||||||
| 電壓瞬變恢復時間 | 0ms | ||||||
| 三相電壓相位偏差 | 市電：0.4°；電池：0.3° | ||||||
| 轉換時間 | 市電?電池：0ms；逆變?旁路：0ms | ||||||
| 過載能力 | 125%負載持續10min； 150%負載持續1min；＞150%負載200ms保護 | ||||||
| *效率 | >95% | ||||||
| 環境指標 | |||||||
| 噪音 | ≤70dB（100%負載），散熱風扇采用智能調速 | ||||||
| 顯示 | 采用中文觸摸式大屏幕顯示器LED+LCD | ||||||
| 通訊 | 標配RS232、RS485、干接點；（SNMP網卡選配） | ||||||
| 使用環境 | 環境溫度：-10℃～+40℃；環境濕度：0%～98%；貯存溫度：-25℃～75℃ 海拔：≤1000，1000m-2000m以上每100米降額1% | ||||||
| 防護 | IP30(正面配可拆裝防塵濾網) | ||||||
| 物理參數 | |||||||
| 機柜尺寸（W*D*H)mm | 600*1100*2000 | 600*1100*2000 | 1200*1100*2000 | ||||
| 機柜重量（KG） | 295 | 305 | 578 | 600 | |||
| 機柜容量（Max） | 4 | 6 | 10 | 12 | |||
